    关于环保气体柜的组成部件

    2018-07-06 14:09:00

    环保气体柜组成部件:

        1.采用的是环保的非SF6气体绝缘,不会产生对环境温室效应的不利影响。柜体占地面积小,每台柜占地为500mm×1200mm。应用的是模块式结构,上、下双气箱布置,母线气室和断路器气室分开,增加运行的安全性和灵活性,主母线不停电即可更换断路器气箱。一次回路真正免维护,高压回路采用气体密封,不受外界环境的影响。

        2.环保气体柜使用的是进口真空断路器,机械寿命最高能达到30000次,提高了设备的性能和高可靠性。高压气箱采用三维五轴激光焊接机焊接加工和氦检漏设备作泄漏测试。能保证年泄漏率小于0.1%。操作安全又方便,断路器和隔离开关同时具备手动和电动操作功能,断路器和隔离开关之间有可靠的机械联锁,符合“五防联锁”的要求。

    关于环保气体柜的组成部件

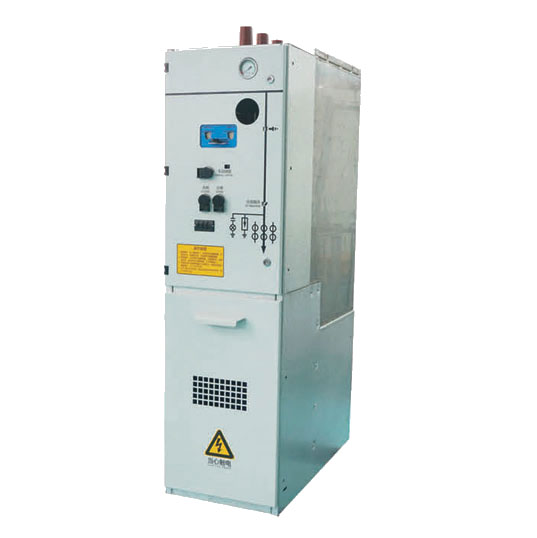

    HB口-12型环保气体柜

        环保气体柜采用硅橡胶连接器作为母线连接,直接插拔式安装。简化了现场安装工作,无需现场充放气。电缆接头、母线连接器、内锥绝缘子等高压元器件都是国外进口制造的。高品质的元件是高品质产品的保证。柜体采用进口敷铝锌板经折弯组装而成,机械强度高,抗氧化、腐蚀性能强。敷铝锌板在板金加工过程中表面覆有薄膜,防止划伤。所有操作均与高压部件绝对隔离,简单且有效的闭锁,防止了误操作。
