环保气体柜的绝缘介质经历了空气和SF6气体混合绝缘、SF6气体全绝缘,最后到环保气体绝缘的过程。主要是以空气为主绝缘,主开压气式或真空负荷开关,负荷开关有侧装和正装,操作机构正面安装。空气绝緣环网柜体积较大,主开关如选用真空负荷开关。该产品主开关一般选用S负荷开关,设计时将其置于全密封的环氧树脂或钢壳体中,内充低压力的环保气体作为绝缘介质和灭弧介质其他的一次高压带电部件如一次母排、一次连接电缆、电压或电流互感器和避雷器等安装在空气中。

环保气体柜具有的优异性能：

    1、环保气体柜具有优异的电气性能,开关柜体积要比同类型的空气绝缘环网柜小很多,可实现三工位。开关柜功能齐全、组合方便且易于实现配网自动化汽气体全绝缘环网柜。该产品将高压带电导体全部密封在充低压力环保气体的不锈钢壳体中,环保气体作为绝缘与灭弧锈钢外壳强度好、防腐能力强、散热性能好并且可靠接地,能保证身安全。为方便维护与更换,操作机构与高压限流断器安装在空气中。

    2、另外还采用预预页制式硅橡胶绝缘的电缆终端实现电缆的插接,减小了体积,提高了安装的方便性和维护的安全性环网柜。之后国内企业率先推出了该环网柜，取消了压力容器的应用开关本体的內绝缘与灭弧采用真空介质,外绝缘采用绝緣筒固化开关部件,由封闭母线连接各个回路。绝缘筒采用固封极柱技术,将真空灭弧室、主导电回路和绝缘支撑等有机结合为一体,实现全绝缘、全密封和免维护结构绝緣筒采用环氧树脂材料制成,母线采用硅橡胶材料进行封装。这种结构由于隔绝了空气、水气、灰尘及冷热源,有效地减缓了电源体的腐蚀。

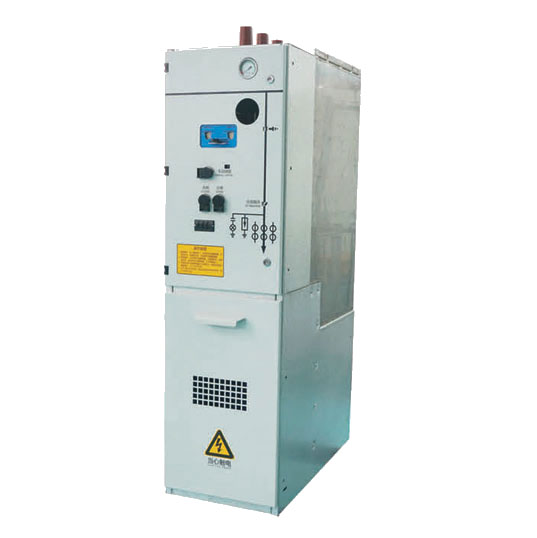

HXGN(H)□-12环保气体柜

    环保气体柜的优势就是环保，因为其取消了六氟化硫气体及相应气箱部件,采用环保气体和绝缘套筒固化开关部件,由封闭母线连接各回路,整体实现全封闭全绝缘。
