采用新型环保气体后,如干燥空气或N2,由于绝缘性能低于SF6,特别是N2,其绝缘性能为SF6气体的1/3,需要对开关设备的绝缘进行重新研究并关设备和成套设备的绝缘性能依赖其选用的绝缘介质及电极、电位分布。绝缘介质变化后,设备的绝缘性能都必须进行重新设计和验证,对环保型气体绝缘环网单元或其他使用新绝缘介质的产品是等同的。针对新型环保型气体绝缘环网单元的优化而言,其新绝缘介质最具意义的内容是环保。

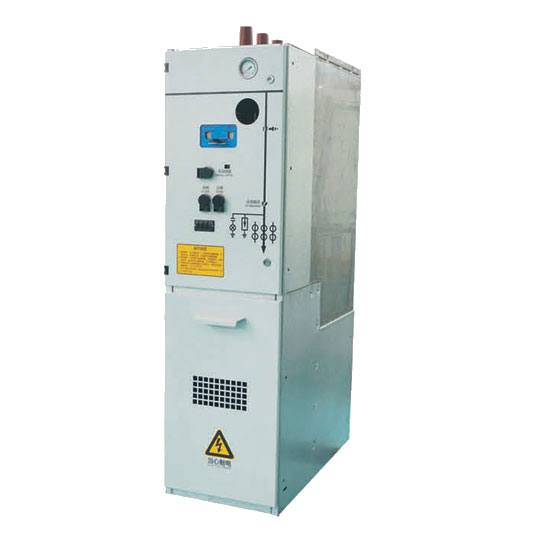

环保气体柜的研发要求1" alt="浅谈环保气体柜的研发要求"/>

（1）首先应在能确保绝缘性能的基础上,将环保优势发挥至最大,包括产品使用过程和生产过程;

（2）其次是不过分追求产品小型化,在确保绝缘安全的前提下进行产品设计;

（3）最后是可考虑新的产品布局结构尝试绝缘优化设计。

环保型气体绝缘环网柜是SF6环网柜产品的提升和替代,在推广过程中建议规避原来SF6柜的不足。

1、取消组合电气柜方案,因为其熔断器密闭在绝缘筒内,散热性差,熔断器需要降容使用,而且熔断器存在安秒特性和分散性大等因素,对组合电器固体柜的使用具有一定的影响,所以可用断路器柜替代;同时,由于造价基本相当,鼓励采用断路器替代弋负荷开关,这样方便回路改造时由环网回路调整为分支回路,并投入保护,不仅可以大大简化产品分类,而且比较灵活。

2、采用新型环保气体后干燥空气或N2,由于绝缘性能低于SF6特别是N2,其绝缘性能仅为SF6气体的1/3,因此需要对开关设备的绝缘进行重新研究。为确保绝缘强度,在检漏补气及焊接工艺等方面应加强研究,可以采用自动检漏及充气设备以及机器人焊接设备等。还应进行电场的优化设计,使场强尽量均匀，并降低电场的元器件,就像金属屏蔽一样。

3、环保型气体绝缘环网柜在行业内还属于新生事物,其发展具有一定的前瞻性;现阶段没有得到广泛应用,仍处于研究阶段。首先,从设计上材料上以及制造工艺上都要重新考虑,既要有一定的理论论证,还要有一定的实验依据;其次,维护方面要有一整套的导则及相关规程支持;最后,综合考虑体积、结构、维护性、安全性和环境适应性。

4、除了确保绝缘强度,电场的优化设计等问题之外,还要考虑采用无低SF6气体作为开关设备的绝缘介质后,如何使之与SF6气体绝缘产品的外形尺寸和制造成本基本保持不变、用户界面和操作方式基本类同等问题。

5、因为环保气体的绝缘能力不同,绝缘的效果也不同,导体的电场分布、安全距离等有变化,所以对开关设备的绝缘应重新进行优化。提高环保气体的绝缘性能是从根本上解决的问题,而新的绝缘气体的研究也是一方面,同时还可在固体绝缘与环保气体联合绝缘等问题上进行优化研究。
