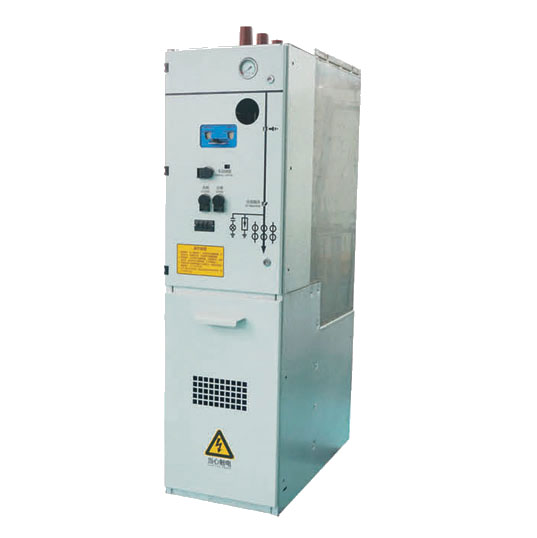

    安全可靠的环保气体柜

    2018-05-30 14:51:00

        一种运行安全可靠的环保气体柜,包括密封壳体和安装在密封壳体内的通过连接母排相连的多个控制单元,每个控制单元的一组断路器和隔离开关控制一路进线或出线,密封壳体的前壁外部设置有机构操作室和接线室,后壁设置有检修口和检修口密封盖板,各控制单元的操作端位于机构操作室内,各控制单元的母线均采用电容均压屏蔽母线,电容均压屏蔽母线的引出端依次经D型母线接头和设置在接线室侧壁上的绝缘子与外部电路连接。

        电容均压屏蔽母线包括铜导体和铜导体外部的包覆层,包覆层包括多个绝缘层,相邻两绝缘层之间设置有屏蔽层这样则更好的将电压屏蔽在固定的空间中,对外没有电位或者只有一定的局放电量环网柜中的母线是通过安装在柜体上的绝缘子内部的导电芯与外部电缆相连的,绝缘子的导电芯通过母线接头与柜内母线连接。

        现有的母线接头都是头部带有圆柱状电线接头的六角头螺栓,将螺柱部分旋入绝缘子导电芯的螺纹孔内,圆柱状电线接头与柜内母线的端头搭接后用连接螺栓紧固,最后套上绝缘子护套即完成母线的连接。这种连接方法的缺点是圆柱状电线接头与柜内母线搭接的部分较粗,既不美观也不利于绝缘子护套的安装,更重要的是搭接部位表面不圆滑骨,容易引起尖端放电,极大地增加了环保气体柜的可靠性。

        增爬器采用伞形结构,结合叠加的方式,增加爬电的距离载流导体的电容均压屏蔽母线的多个屏蔽层中,位于最外部的一层与地线电连接,电容均压屏蔽母线的每个绝缘层由7~10层聚氯乙烯绝缘胶带构成每个单元之间均有隔板隔离,隔板采用SMC绝缘板,其厚度为10毫米本发明将配电元器件安装在密封壳体内,大大提高了环网柜的防护等级;内部母线采用电容均压屏蔽母线并通过D型母线接头和绝缘子与外部电路连接,有效减少了局部放电量,保证了气体柜的可靠性;并且用空气取代了SF6,不存在漏气问题,所以降低了设备的维护成本,减少了环境污染。

        现在的环保气体柜,从根本上克服了绝缘的限制,利用电容屏均压技术,有效的控制了不同电位之间间隙放电和绝缘问题。随着生态环境的恶化,及环保意识的增强,环保气体柜将会在以后的时期占主导地位,包括将来的城网改造和设备更新,都将采用环保气体柜,所以未来的市场空间是非常大的。

    安全可靠的环保气体柜
